RFID Scanner 근태관리기





제품정보

제품크기 110 X 100 X 65

고속스캔 지원

무상수리 6개월

유상수리 영구지원





세부스팩

어댑터 TY-2007(태영전자 9V 1A)

전원부 DC-005 Module

WIFI ESP8266 Module

Ethernet 미지원(변경가능)

RFID센서 RC-522 Module

지원주파수 13.56Mhz

LCD I2C 16X2

사운드 메카솔루션(능동부저)

전원스위치 DTS-3203(도원전기)

제품금형 및 모델링 T-Microsystems







현재 Phase 2 진행중

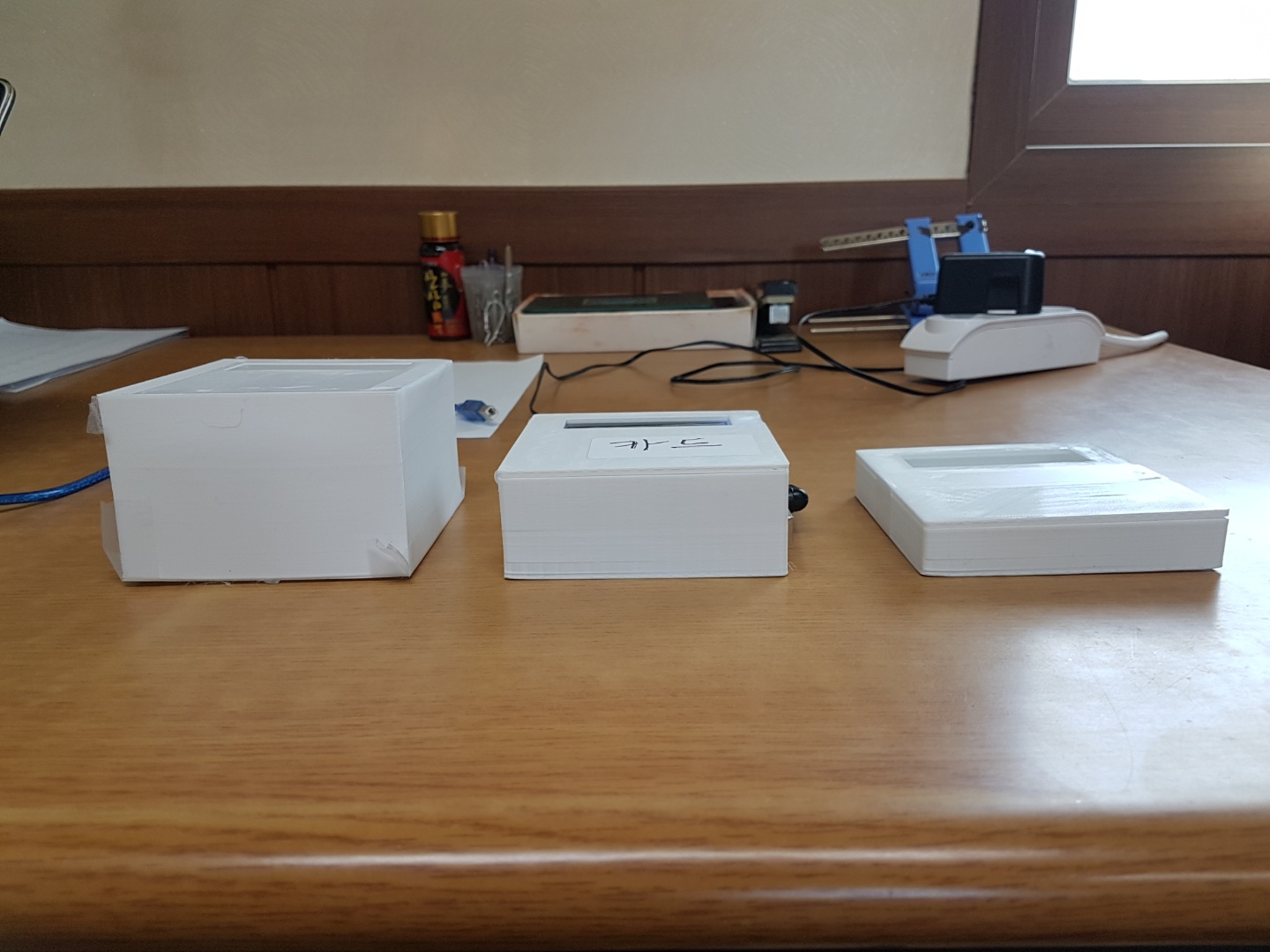

1-1. 왼쪽부터 Phase 1, 2, 3 현재 Phase 2 진행중이다





1-2. 두께변화 Phase 3 까지 진행 후 3D 디자인이 진행된다

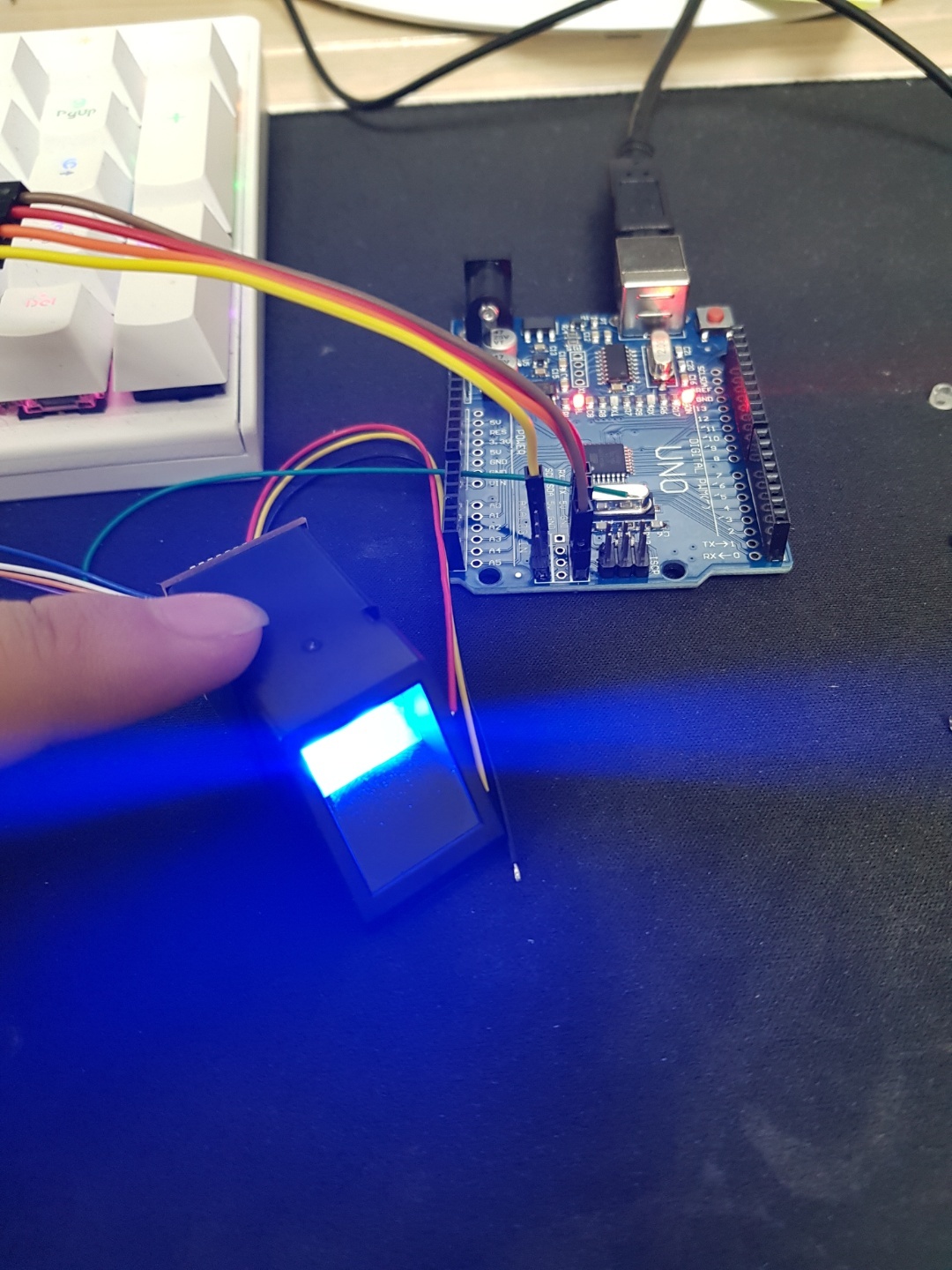

1-3. 지문인식기 테스트

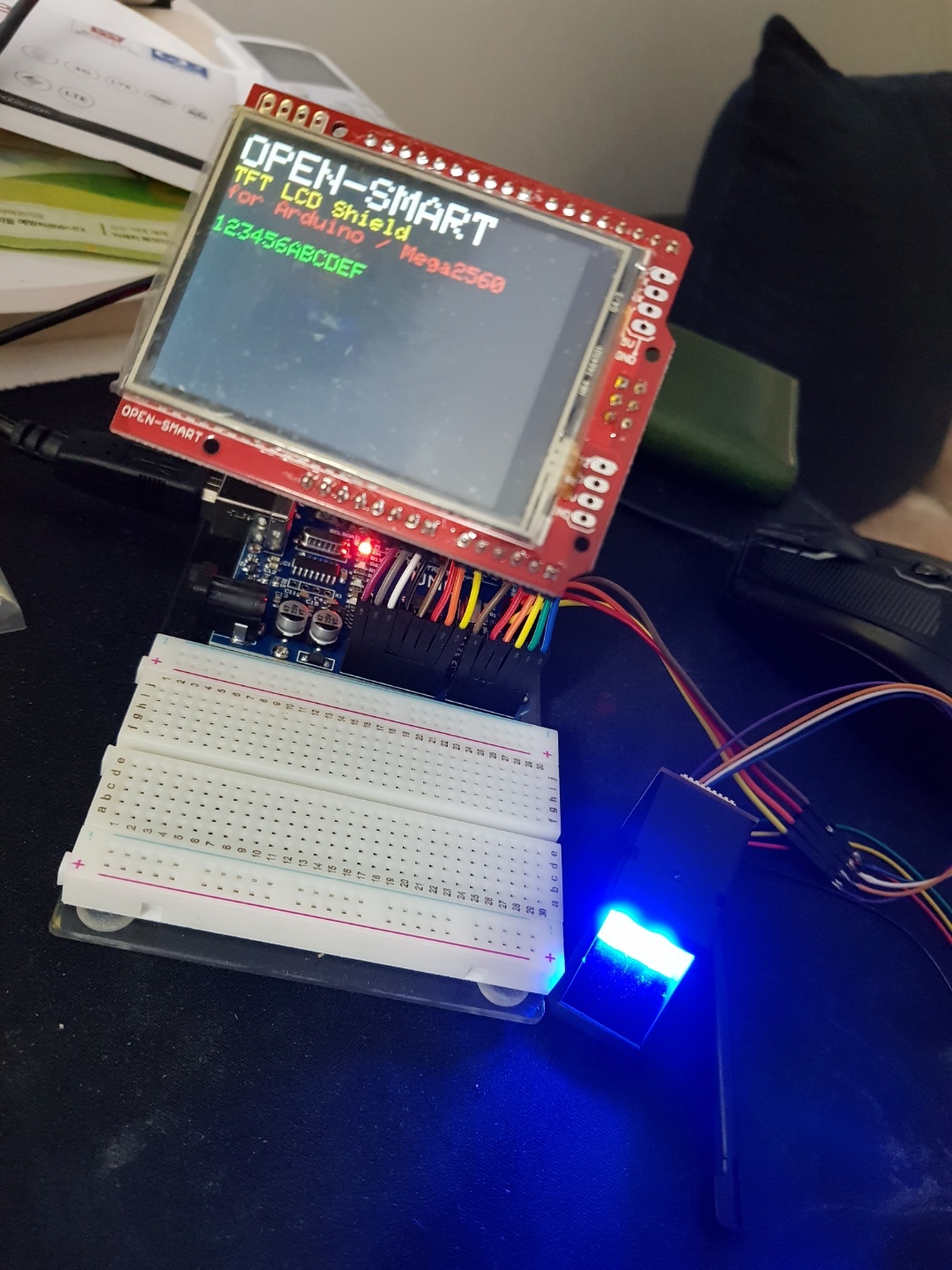

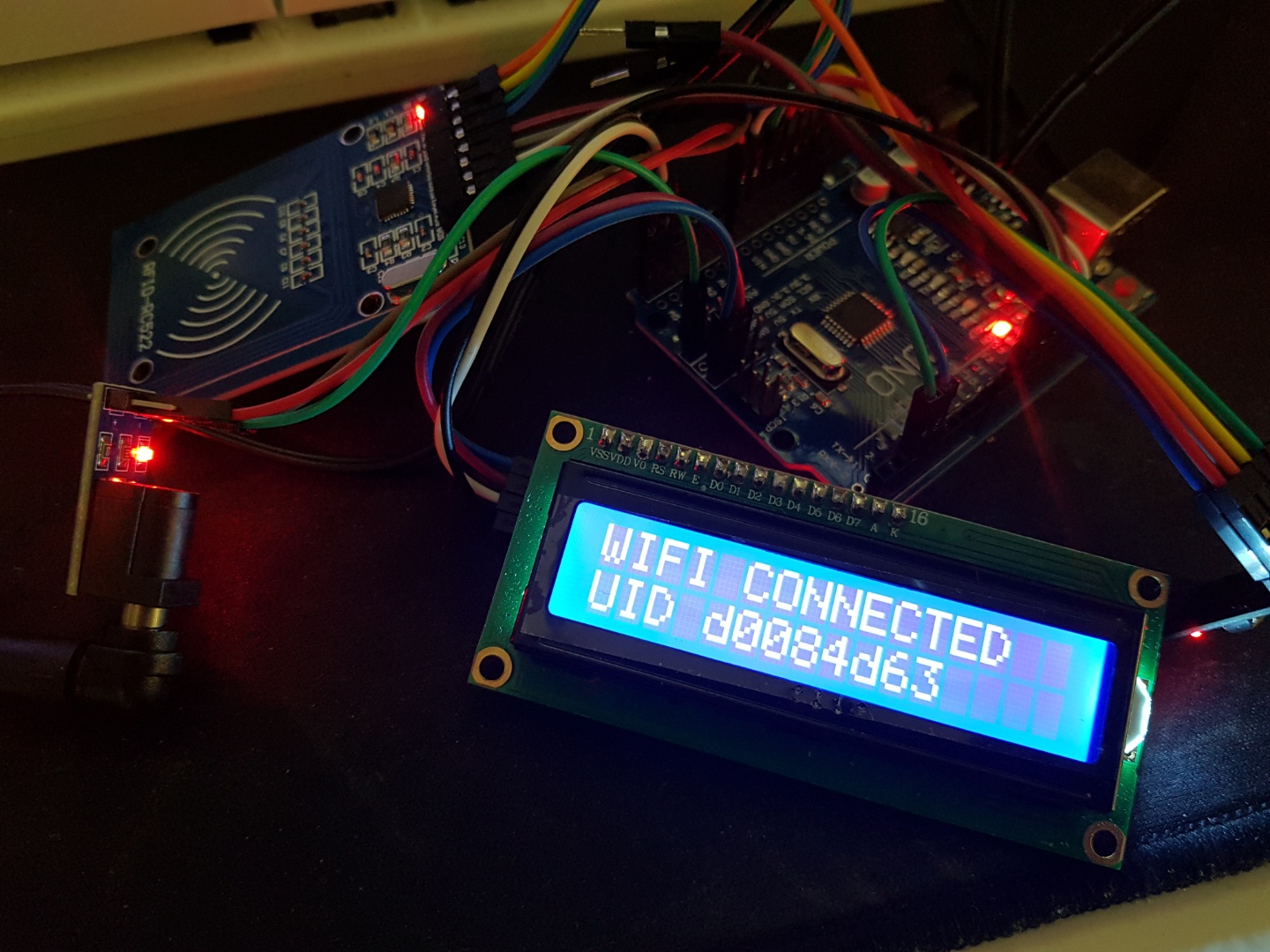

1-4. LCD 테스트

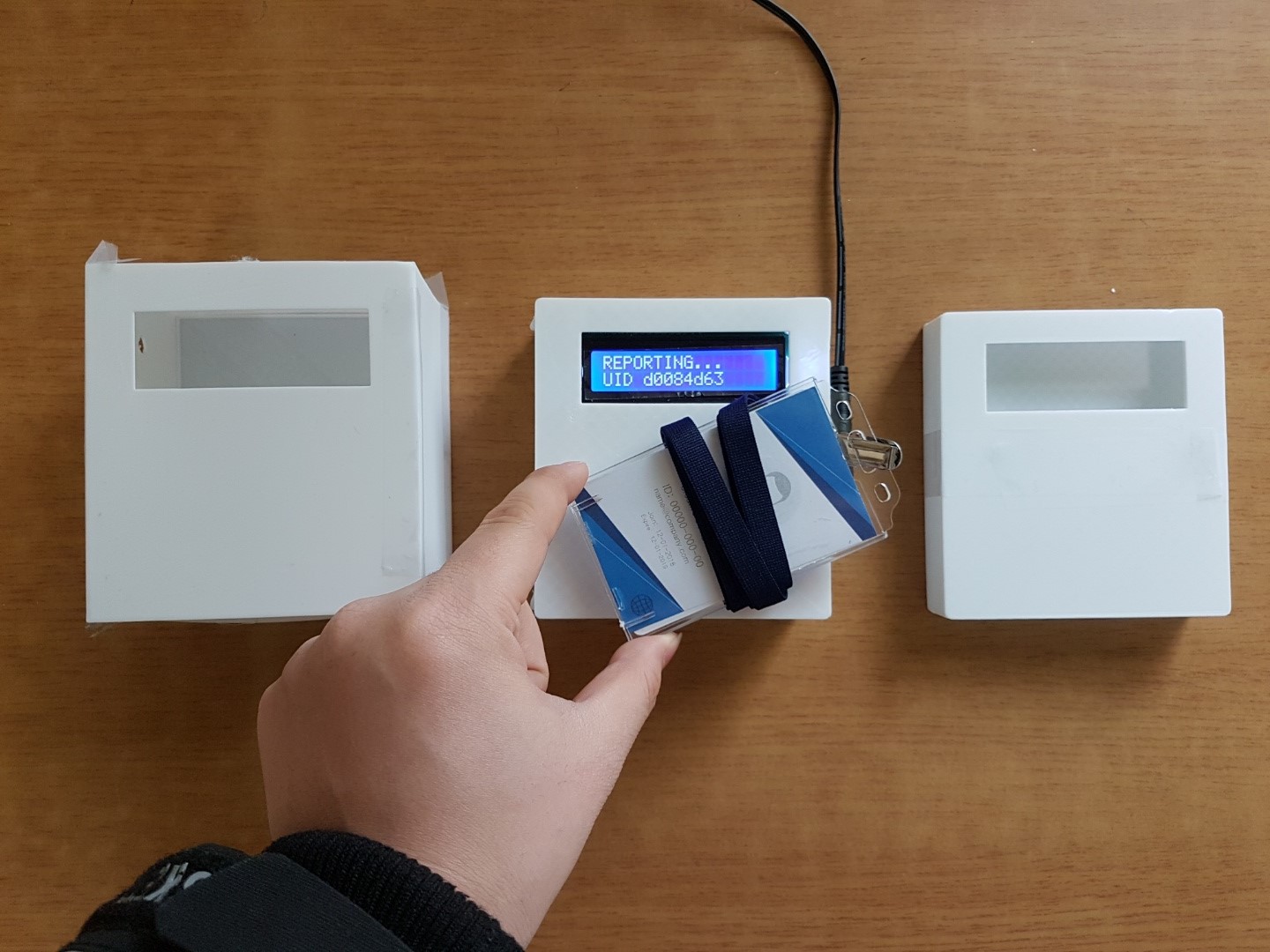

1-5. 최종단계에 근접한 프로토타입 기기

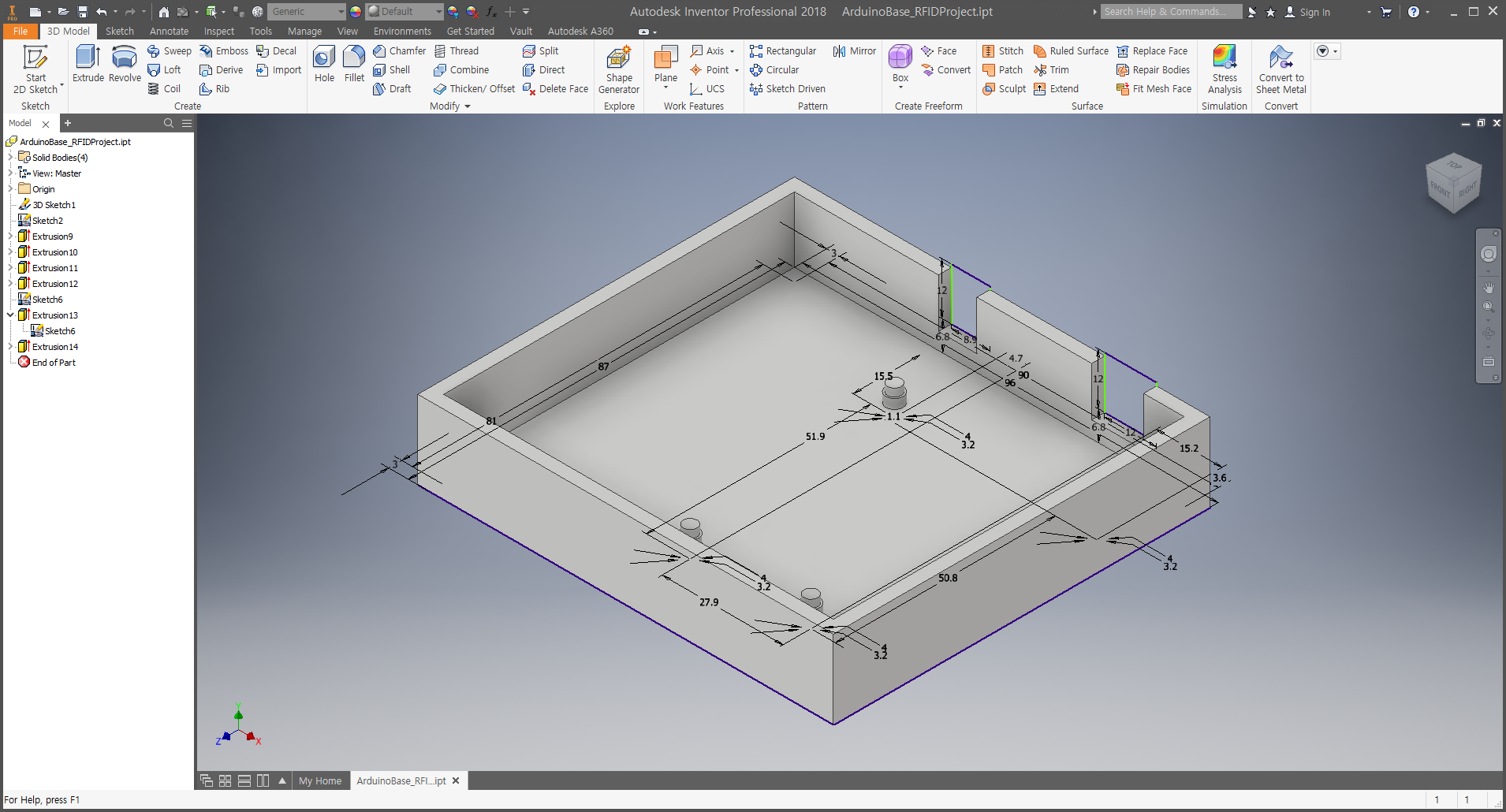

1-6. 임시 고정장치 3D CAD 디자인

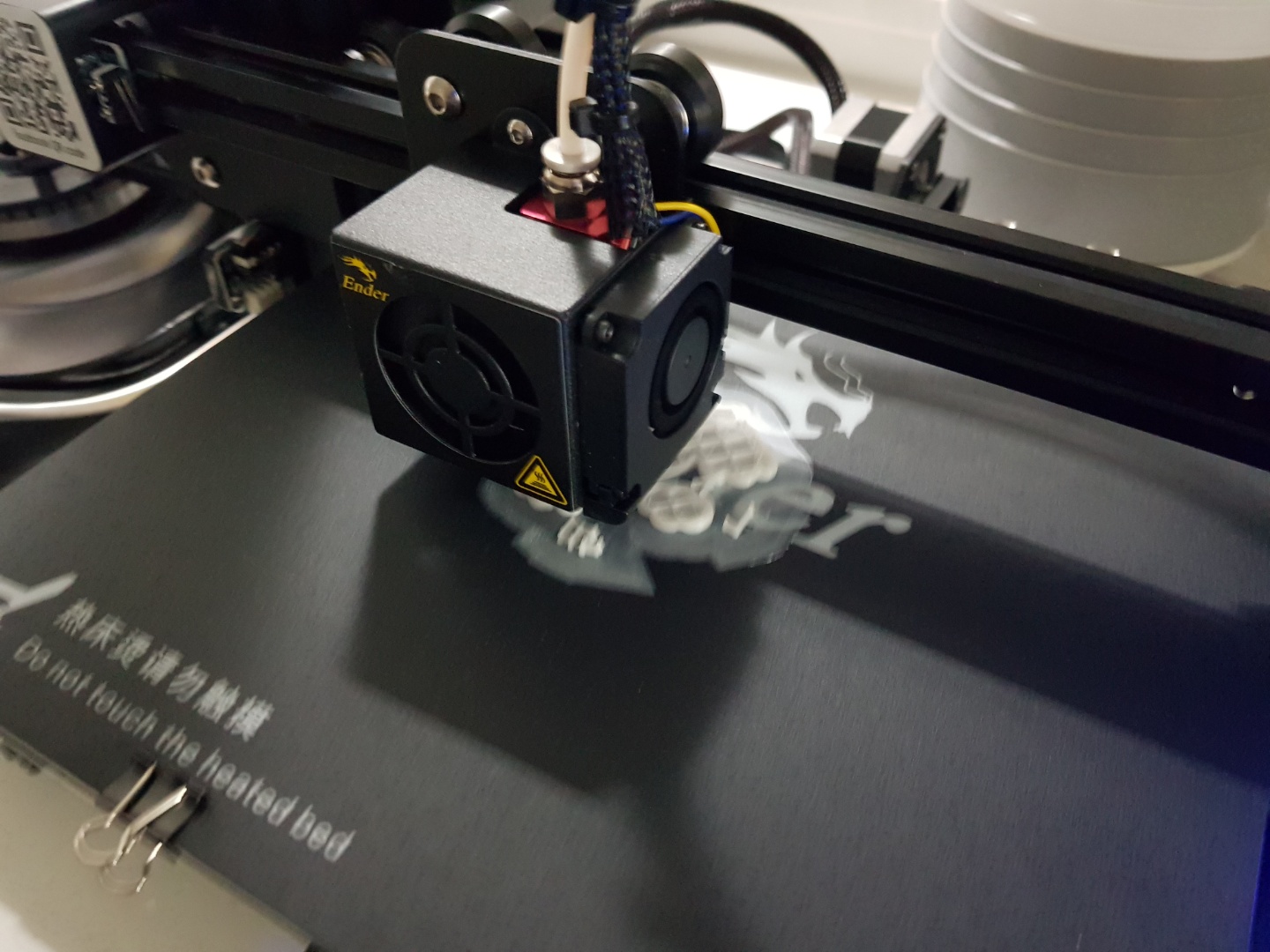

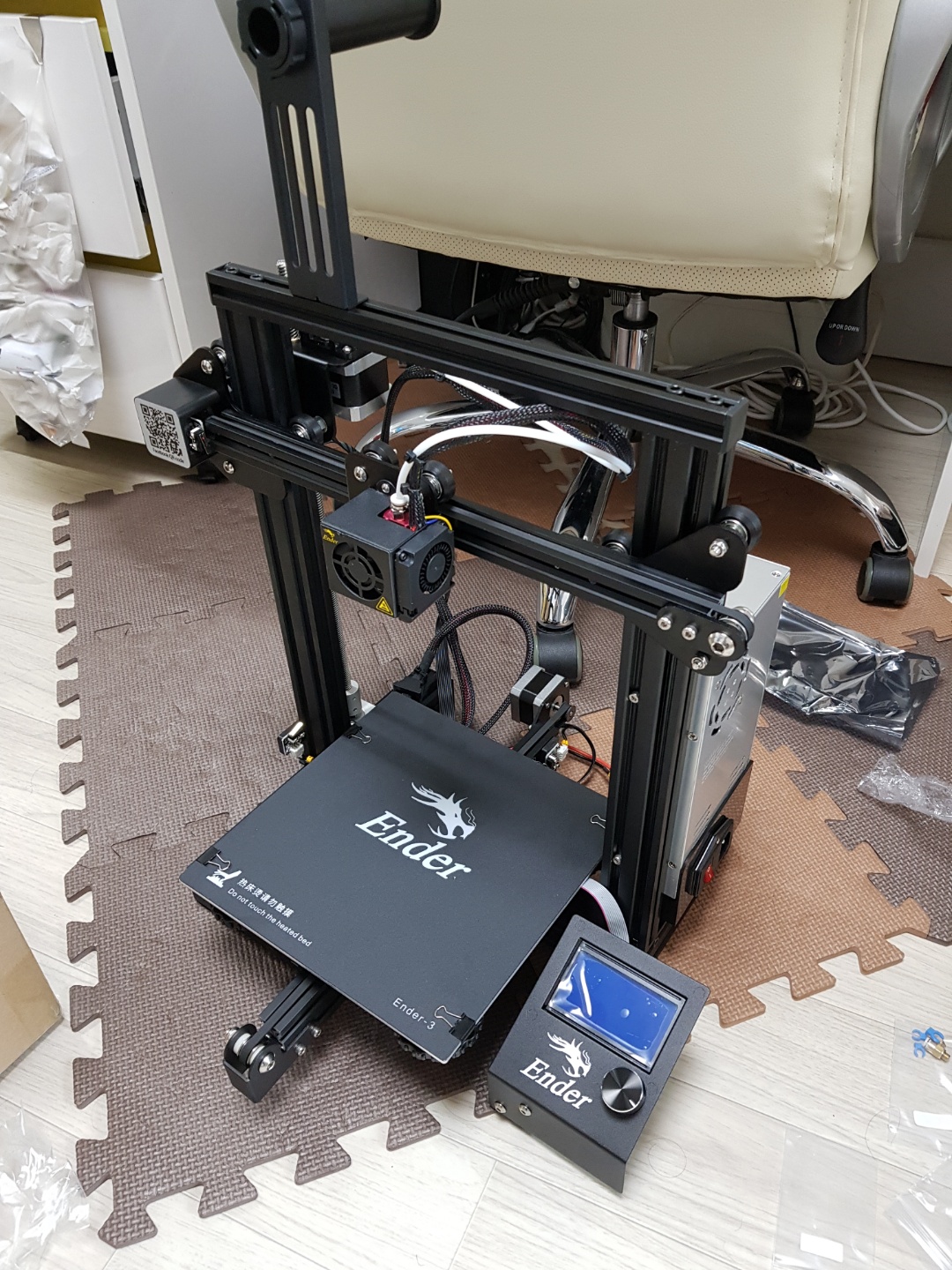

1-7. 제품 케이스용 3D프린터





1-8. 테스트 제작
